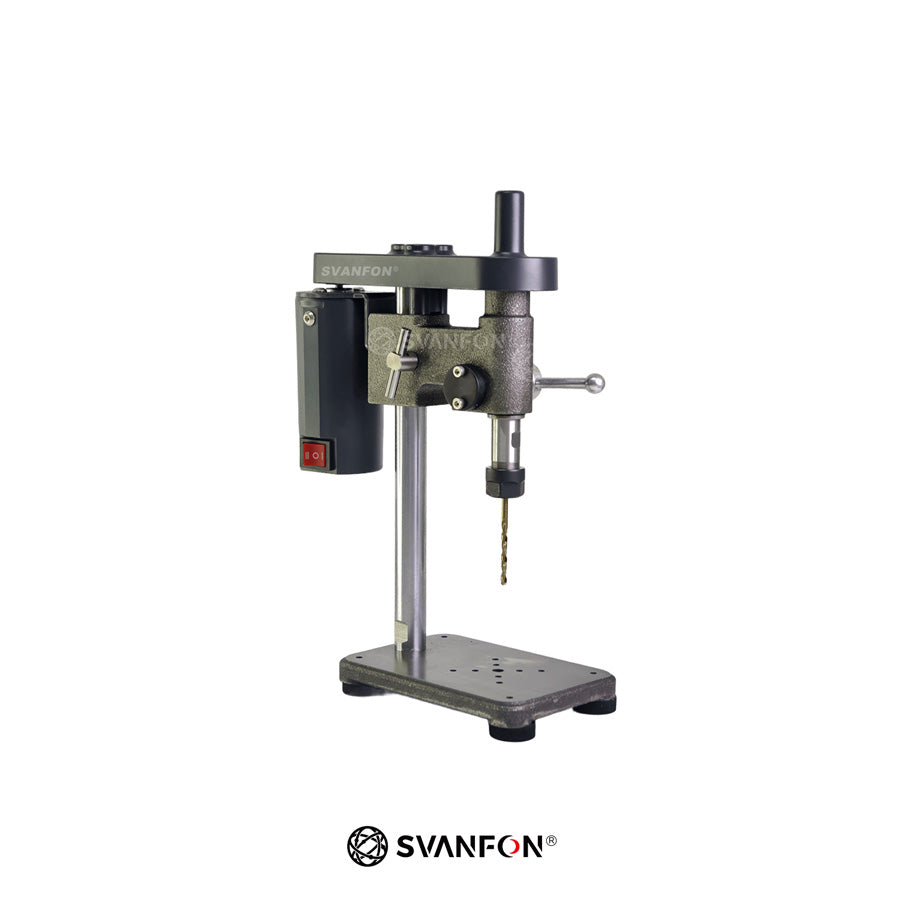

Mini trapano in ghisa – Micro trapano a colonna ad alta velocità

I. Panoramica del prodotto

Il piccolo trapano da banco nella versione in ghisa è dotato di un motore CC a spazzole da 60 W con una velocità di 8.000 giri/min. Grazie alla trasmissione a cinghia con rapporto di trasmissione di 1:4, è possibile ottenere diverse velocità di rotazione e regolare comodamente la rotazione avanti e indietro. La colonna supporta l'elevazione, che può aumentare la corsa. In base alle diverse esigenze (versione in ghisa), sono disponibili tre specifiche tra cui scegliere.

II. Semplicità strutturale

- Unità: mm
- Corsa della punta del trapano: 51
- Spazio tridimensionale senza ostacoli: 200 - 280
- Foro di serraggio riservato: Φ9.2
- Colonna: Φ16, altezza 190
- Dado di bloccaggio del mandrino: M8 x 1,25

III. Introduzione alle parti funzionali

1. Motore standard 755

- Ha bobine interamente in rame, distribuzione di potenza: DC28V, presa di corrente: Φ5,5 x 2,5 ed è dotato di un interruttore di marcia avanti e indietro del motore.

2. Maniglia di comando

- Il braccio (in ghisa).

3. Kit mandrino

- È lavorato con precisione e il mandrino utilizza 4 cuscinetti NMB.

4. Funzione inversa e oraria

- Può essere utilizzato per forare o tagliare.

IV. Modelli e prestazioni

1. Modello 04

- Precisione di eccentricità: < 0,03, intervallo di serraggio della punta del trapano: 0,3 - 3,4, peso: < 1,96 kg.

2. Modello 05

- Precisione di eccentricità: < 0,05, intervallo di serraggio della punta del trapano: 0,5 - 6,5, peso: < 2,02 kg.

3. Modello 06 (ER11)

- Precisione di eccentricità: < 0,01, intervallo di serraggio della punta del trapano: 0,3 - 6,0, peso: < 1,95 kg.

V. Parti di precisione e visualizzazione fisica
1. Mandrino

- Ha una dimensione di 30 e fori passanti per la punta da trapano. Per il modello 04: Φ4.0, per il modello 05: Φ5.5, per il modello 06: Φ7.0.

2. Combinazione di pulegge motrici

- Adotta una cinghia scanalata in gomma (cinghia trapezoidale scanalata), che offre i vantaggi di bassa rumorosità ed elevato attrito. Il rapporto di trasmissione è 1:4 e la protezione della cinghia di trasmissione è al 100%.

3. Base in ghisa, lavorazione di precisione

- Il contrappeso è di 0,62 kg, il che lo rende più stabile. Il serraggio CNC viene utilizzato per lavorare superfici e fori contemporaneamente, garantendo dimensioni precise, elevata planarità e perpendicolarità.
