Descrizione
Manuale di istruzioni per mini tornio-fresatrice
Panoramica del prodotto

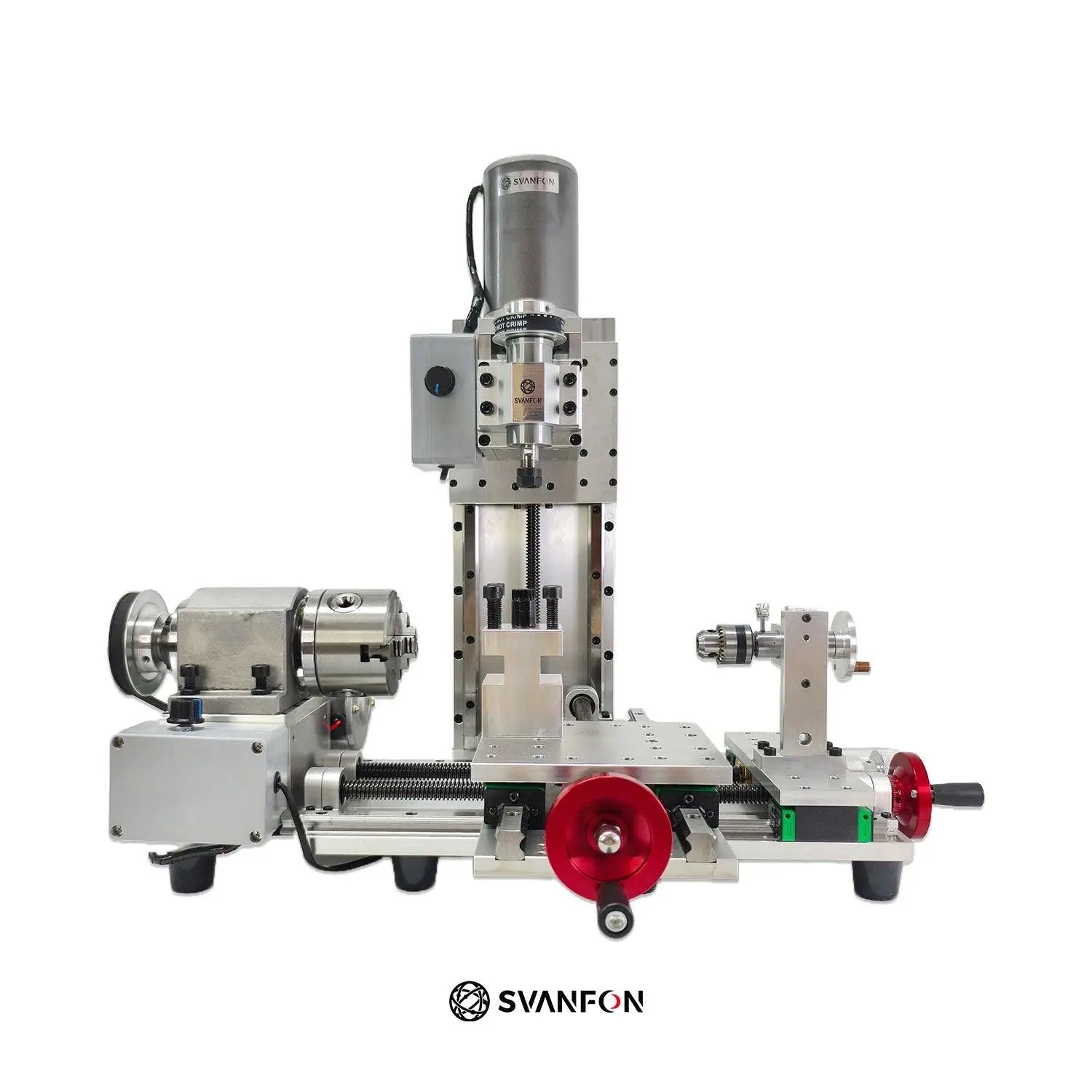

Il mini tornio-fresatrice è un'apparecchiatura di lavorazione multifunzionale di livello desktop, caratterizzata da elevata portabilità e flessibilità, adatta a vari scenari.
Caratteristica
1. Potente capacità di elaborazione
- Tornio: dotato di motore da 100 W e mandrino a tre griffe da 80 mm. Il diametro massimo di lavorazione è di 60 mm e la lunghezza è di 160 mm. Può lavorare vari materiali come rame, ferro, alluminio, acciaio inossidabile 304 e acciaio 45.
- Fresatrice: dotata di un motore da 100 W, può lavorare rame e alluminio.
- In grado di eseguire diverse operazioni di lavorazione quali tornitura, fresatura e foratura per soddisfare diverse esigenze di lavorazione.
2. Capacità di aggiornamento
- Aggiornamento del motore: può essere aggiornato con un motore ad alta coppia da 200 W o 350 W per migliorare la capacità di elaborazione.
- Aggiornamento dell'intera macchina: l'intera macchina può essere aggiornata a un sistema CNC per ottenere operazioni di lavorazione ad alta precisione come filettatura e fresatura di filettature.
3. Elevata capacità di gioco
Stimola la creatività degli utenti e consente l'elaborazione e la trasformazione personalizzate in base alle diverse esigenze.
III. Parametri del prodotto
- Dimensioni del prodotto: 610/610/510 mm (lunghezza larghezza altezza), peso: 33 kg.
- Dimensioni dell'imballaggio: cartone 550/450/200 mm (lunghezza larghezza altezza), peso: 35 kg (imballaggio con parti sfuse).
- Potenza del motore del mandrino del tornio: 100 W, tensione di ingresso AC 220 V, velocità massima 4500 giri/min±5%.
- Potenza del motore del mandrino della fresatrice: 100 W, tensione di ingresso AC 220 V, velocità massima 4500 giri/min±5%.
- Corsa XYZ: 140 mm.

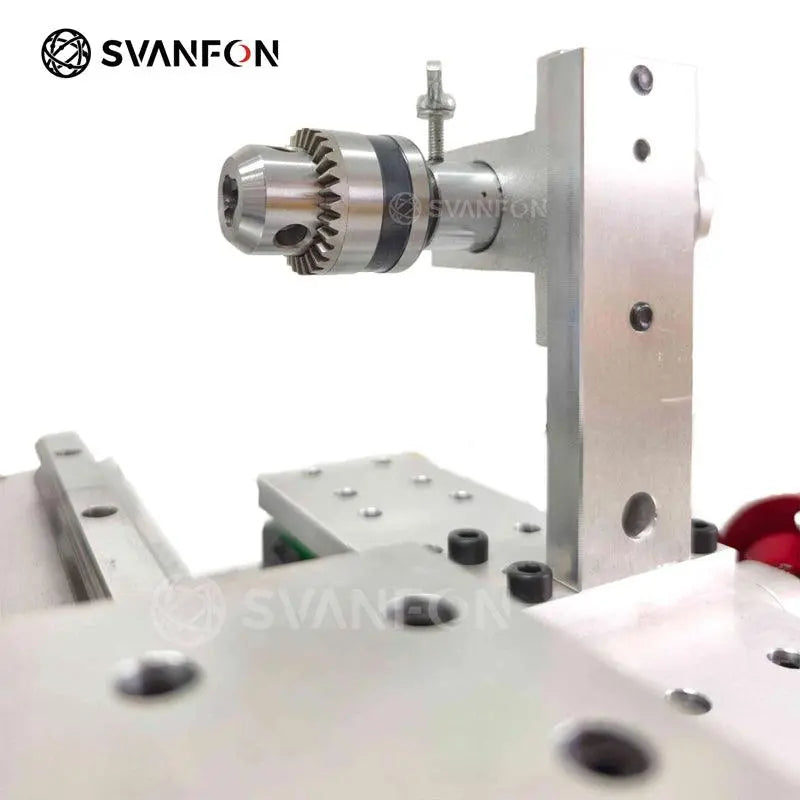

- Contropunta: dimensioni mandrino ≤4 mm, corsa del mandrino: 35 mm, corsa della contropunta: 160 mm. (Il mandrino e la contropunta possono funzionare indipendentemente.)

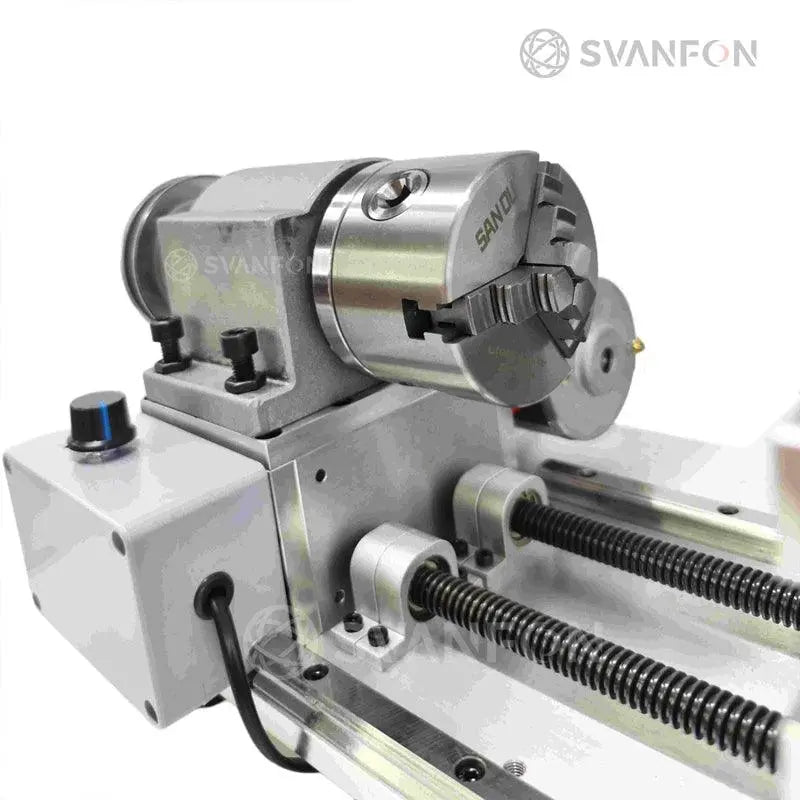

- Mandrino del tornio: standard con mandrino da 80. Il foro passante del mandrino è di 16 mm. La velocità massima è di 2000 giri/min (velocità regolabile) e il rapporto di riduzione è di 2,25.
- Lunghezza di tornitura: ≤160 mm.
- Mandrino della fresatrice: mandrino senza motore ER11. Dimensioni utensile ∅1~7 mm. La velocità massima è di 2600 giri/min (velocità regolabile) e il rapporto di riduzione è 1,67.
Confronto tra rotori da 350 W e 680 W
Caratteristica | Rotore da 350 W | Rotore da 680 W |
---|
Diametro della ventola | Standard | 10 mm più grande con 4 lame in più (migliore dissipazione del calore, tempo di lavoro più lungo) |
Avvolgimenti e spessore del filo | Standard | Più avvolgimenti, filo più spesso (maggiore efficienza, maggiore coppia) |
Dimensioni del commutatore | Standard | Dimensioni doppie (più durevole, velocità stabile, meno scintille) |
Inserti di fissaggio | Non incluso | Aggiunto (impedisce lo spostamento del filo ad alte velocità) |
Aggiornamento a CNC
Dopo l'aggiornamento al sistema CNC, è possibile realizzare funzioni come l'alimentazione automatica, la filettatura e la fresatura di filetti, stimolando la creatività degli utenti e migliorando le prestazioni della macchina. Questa apparecchiatura è un dispositivo fai da te altamente riproducibile.
Parametri della versione CNC
- Dimensioni del prodotto, lunghezza, larghezza e altezza 710x710x610
- Peso del prodotto: 43 kg
- Velocità di potenza degli assi XYZ. Velocità massima di movimento 3000. 3 metri al minuto
- Potenza del mandrino del tornio. Motore CC standard da 350 W, servofreno da 750 W.
- Potenza del mandrino della fresatrice, motore CC da 350 W
- Schermo elettronico cablato da 7 pollici, interfaccia operativa in inglese.
- Volantino elettronico
Altre opzioni : utensili da tornio , frese , mandrini e centri.
Metodo di trasporto
- Sotto forma di parti (metodo predefinito, fornito con tutorial video di assemblaggio).
- Metodo di assemblaggio del prodotto finito (non consigliato per i paesi di esportazione in quanto comporta un costo relativamente elevato).
